Ein Abluftventilator mit Klappe transportiert verbrauchte Luft nach draußen und verschließt die Öffnung automatisch, sobald der Motor stillsteht. Damit bleiben Kaltluft, Zugluft, Gerüche und Insekten draußen – ohne dass Sie etwas bedienen müssen. Welche Klappenbauart die richtige ist, hängt vor allem vom Luftvolumenstrom und vom Gegendruck der Anlage ab, nicht vom Preis.
Abluftventilator mit Klappe: was die Klappe wirklich leistet
Die Klappe ist das Bauteil, das über Energieverbrauch, Hygiene und Lebensdauer der ganzen Lüftung mitentscheidet – und trotzdem beim Kauf oft übersehen wird. Auf dieser Seite erfahren Sie, wie die verschiedenen Klappentypen technisch arbeiten, welcher Volumenstrom zu welchem Raum passt, wie Sie die Effizienz zweier Geräte fair vergleichen, was bei der Wandmontage schiefgeht und wo die Grenzen der Bauart liegen. Alle Rechenwege sind so aufgebaut, dass Sie sie mit den Datenblattwerten Ihres Wunschgeräts direkt nachvollziehen können.
Inhaltsverzeichnis
- Warum überhaupt eine Klappe?
- Bauarten: welche Klappentypen es gibt
- Wie funktioniert ein Abluftventilator mit Klappe?
- Vorteile eines Abluftventilators mit Rückschlagklappe
- Vergleich verschiedener Abluftventilatoren mit Klappe für Badezimmer
- Leiser Abluftventilator mit Klappe fürs Bad
- Abluftventilator mit Klappe für Küche: Empfehlungen und Tests
- Welche Abluftventilatoren mit Rückstauklappe sind energieeffizient?
- Installation: Wandmontage Schritt für Schritt
- Die richtige Größe berechnen
- Grenzen und typische Fehler
- Checkliste vor dem Kauf
- Abluftventilatoren mit Klappe bei Rainexo
- Häufige Fragen
Abluftventilator mit Klappe auswählen: die fünf entscheidenden Kriterien
Fünf Angaben genügen, um zwei Geräte sachlich zu vergleichen: der Volumenstrom in m³/h und der Druck, bei dem er gemessen wurde; die Klappenbauart; die Leistungsaufnahme in kW; das Gehäusematerial; und das Einbaumaß. Alles andere ist Komfort. Wichtig ist die Reihenfolge – wer zuerst auf den Preis schaut, kauft meist zu klein und betreibt das Gerät dann dauerhaft am Anschlag, wo es laut wird und überproportional Strom zieht.
Warum überhaupt eine Klappe?
Eine Wandöffnung von 30, 50 oder 140 Zentimetern Kantenlänge ist im Stillstand ein offenes Loch in der Gebäudehülle. Ohne Verschluss strömt kalte Außenluft ungebremst hinein, weil im Gebäude fast immer ein leichter Unterdruck oder ein Temperaturgefälle herrscht. Bei einer Öffnung von einem Quadratmeter und wenigen Metern pro Sekunde Windgeschwindigkeit bewegen Sie so über Nacht mehrere tausend Kubikmeter Luft, die Sie am nächsten Morgen wieder aufheizen müssen.
Dazu kommen drei Effekte, die man erst bemerkt, wenn sie eingetreten sind: Schlagregen und Flugschnee gelangen an den Motor, Insekten und Vögel nutzen die Öffnung als Zugang, und Gerüche wandern in Windrichtung zurück in den Raum. Die Klappe löst alle vier Probleme mit einem Bauteil ohne eigene Stromversorgung.
Bauarten: welche Klappentypen es gibt
- Schwerkraftklappe (Glimmer- oder Kunststofflamelle). Sehr leichte Lamellen, die der Luftstrom aufdrückt und die durch ihr Eigengewicht zurückfallen. Vorteil: günstig, nachrüstbar, wartungsarm. Nachteil: braucht einen Mindestdruck zum Öffnen, dichtet nicht vollständig ab und ist auf senkrechten Einbau angewiesen.
- Federbelastete Rückschlagklappe. Eine Edelstahlfeder hält die Klappe zu und erlaubt waagerechten wie senkrechten Einbau. Vorteil: lageunabhängig, gutes Schließverhalten. Nachteil: erzeugt spürbaren Druckverlust, schwächere Ventilatoren schaffen die Feder nicht.
- Fliehkraft-Jalousie (mechanische Lamellenjalousie). Beim Anlaufen öffnet ein Fliehkraftmechanismus mehrere Lamellen über ein Gestänge, beim Abschalten fallen sie wieder zu. Vorteil: großer freier Querschnitt, kein separater Antrieb, robust im Dauerbetrieb. Nachteil: Gestänge und Gelenke müssen sauber bleiben, sonst schließt die Jalousie unvollständig.
- Motorisch angetriebene Klappe. Ein Stellantrieb öffnet und schließt unabhängig vom Luftstrom, oft über die Regelung gesteuert. Vorteil: definierte Position, kombinierbar mit Frostschutz und Zeitprogrammen. Nachteil: zusätzliches Kabel, zusätzliches Ausfallrisiko, höherer Preis.
- Integrierte Ansaugklappe im Konus-Ventilator. Bei großen Axialventilatoren mit Rohr sitzt die Klappe auf der Ansaugseite und verschließt den Kanal von innen. Vorteil: keine Klappe im Wetterbereich, minimaler Strömungsverlust. Nachteil: nur bei entsprechend gebauten Geräten verfügbar, hoher Platzbedarf.
Wie funktioniert ein Abluftventilator mit Klappe?
Der Ventilator erzeugt im Raum einen leichten Unterdruck und drückt die Luft durch die Wandöffnung nach außen; dieser Luftstrom öffnet die Klappe entweder direkt durch seinen Staudruck oder indirekt über einen Fliehkraftmechanismus an der Motorwelle. Sobald der Motor abschaltet, fällt die Klappe durch Federkraft oder Eigengewicht in die Dichtung zurück und verschließt die Öffnung.
Entscheidend ist die Wechselwirkung: Die Klappe ist ein Widerstand, den der Ventilator überwinden muss. Datenblätter geben den Volumenstrom deshalb üblicherweise „bei 0 Pa" an – also im Idealfall ohne Gegendruck. In der eingebauten Realität kommen Klappe, Schutzgitter, Wandkanal und Windlast zusammen, sodass 20 bis 50 Pascal Gegendruck normal sind. Rechnen Sie bei Schwerkraft- und Federklappen mit etwa 10 bis 20 Prozent weniger Luftleistung als im Datenblatt, bei einer großzügig dimensionierten Fliehkraft-Jalousie mit deutlich weniger.
Vorteile eines Abluftventilators mit Rückschlagklappe
Der Hauptvorteil ist messbar: Die geschlossene Klappe unterbindet den unkontrollierten Luftaustausch in den Stillstandszeiten und senkt damit die Heizlast des Raumes. Bei Ventilatoren, die nur wenige Stunden am Tag laufen, ist das der größte Einzelposten in der Betriebskostenrechnung – deutlich größer als der Unterschied im Stromverbrauch zwischen zwei vergleichbaren Motoren.
Vier weitere Punkte kommen dazu. Erstens der Bautenschutz: Ohne Kaltlufteinfall kühlt die Wandöffnung nicht bis unter den Taupunkt ab, an dem sich Kondensat und in der Folge Schimmel bildet. Zweitens der Schutz der Technik: Motor, Lager und Elektrik bleiben von Schlagregen und Schnee verschont, was die Lebensdauer verlängert. Drittens die Hygiene: Insekten, Nager und Vögel finden keinen Weg hinein – im Stall und in der Lebensmittelverarbeitung ein hartes Kriterium. Viertens die Betriebssicherheit bei Wind: Ohne Klappe kann Gegenwind den stehenden Propeller rückwärts andrehen, was Lager und Antrieb belastet.
Vergleich verschiedener Abluftventilatoren mit Klappe für Badezimmer
Für ein Badezimmer kommen drei Bauformen in Frage, und sie unterscheiden sich weniger im Preis als im Einbauaufwand. Der klassische Wandeinbaulüfter mit Ø 100 oder 125 mm und integrierter Schwerkraftklappe liefert grob 90 bis 190 m³/h und passt in eine Kernbohrung. Der Rohreinbaulüfter sitzt im Kanal und bringt bei gleicher Nenngröße mehr Druckreserve, braucht aber einen Kanalabschnitt. Der Deckenlüfter mit Kanalanschluss ist optisch unauffällig, hat aber die längste Leitungsstrecke und damit den höchsten Gegendruck.
| Bauform | Typischer Volumenstrom | Klappe | Passt am besten, wenn … |
|---|---|---|---|
| Wandeinbaulüfter Ø 100–125 mm | ca. 90–190 m³/h | Schwerkraftlamelle, meist integriert | eine Außenwand direkt hinter dem Gerät liegt |
| Rohreinbaulüfter Ø 100–150 mm | ca. 150–400 m³/h | Federklappe im Kanal, oft separat | ein Kanal geführt werden muss und Druckreserve nötig ist |
| Deckenlüfter mit Kanal | ca. 90–250 m³/h | Klappe an der Fassadenmündung | keine Außenwand am Bad anliegt |
Als Richtwert für die Auslegung gelten im Intervallbetrieb rund 60 m³/h für ein innenliegendes Bad und etwa 30 m³/h für ein separates WC; bei Dauerlüftung etwa die Hälfte. Wichtig für die Klappenwahl: Diese Geräte erzeugen sehr wenig Druck. Eine straff federbelastete Klappe kann einen 90-m³/h-Lüfter regelrecht blockieren – hier gehört eine leichte Lamellenklappe hin, die schon bei geringem Staudruck aufgeht.
Leiser Abluftventilator mit Klappe fürs Bad
Lautstärke entsteht bei Abluftventilatoren an drei Stellen: am Propeller, am Motor und an der Klappe. Im Bad liegen brauchbare Geräte bei etwa 25 bis 35 dB(A); alles darüber wird in einem kleinen, hart gefliesten Raum als störend empfunden. Das Klappern beim Ab- und Anschalten stammt fast immer von der Klappe, nicht vom Motor – Modelle mit gummigelagerten oder gedämpften Lamellen sind hier deutlich angenehmer.
Die wichtigste Regel gilt in jeder Größenklasse: Ein größeres Gerät bei niedriger Drehzahl ist leiser als ein kleines bei Volllast, weil der Schalldruck stark mit der Umfangsgeschwindigkeit des Propellers steigt. Im gewerblichen Maßstab ist dieser Effekt gut sichtbar. Der TKZM FRP bewegt 44.000 m³/h und bleibt dabei unter 70 dB – bezogen auf den Volumenstrom ein sehr niedriger Wert, der über den großen Propellerdurchmesser bei entsprechend geringer Drehzahl erreicht wird. Genau dieselbe Logik gilt eine Nummer kleiner im Bad.
Abluftventilator mit Klappe für Küche: Empfehlungen und Tests
In der Küche ist der Volumenstrom höher und die Luft fetthaltig – zwei Gründe, weshalb hier eine andere Auswahl gilt als im Bad. Rechnen Sie in einer privaten Küche mit dem zehn- bis fünfzehnfachen Raumluftwechsel pro Stunde, in einer gewerblichen Küche liegt der Bedarf nach den einschlägigen Auslegungsregeln nochmals deutlich höher. Kondensiertes Fett legt sich auf die Lamellen und verklebt sie mit der Zeit, deshalb sollte die Klappe zerlegbar oder mindestens gut zugänglich sein.
Worauf Tests bei dieser Anwendung tatsächlich schauen, lässt sich auf vier Punkte reduzieren: den Volumenstrom nicht bei 0 Pa, sondern bei realem Gegendruck; die Dichtheit der Klappe im Stillstand; die Reinigbarkeit der Oberflächen; und das Geräusch bei Volllast. Wer diese vier Werte im Datenblatt vergleicht, braucht kein Testurteil – wer stattdessen Nenngröße und Preis vergleicht, wählt fast immer falsch.
Welche Abluftventilatoren mit Rückstauklappe sind energieeffizient?
Energieeffizienz lässt sich bei Ventilatoren mit einer einzigen Kennzahl vergleichen: dem Volumenstrom pro Kilowatt Motorleistung, also m³/h geteilt durch kW. Alles, was in Werbetexten „energieeffizient" heißt, wird damit überprüfbar. Vergleichen Sie immer bei gleichem Bezugsdruck, sonst ist die Rechnung wertlos.
| Gerät | Volumenstrom bei 0 Pa | Leistung | m³/h pro kW |
|---|---|---|---|
| Bad-Wandlüfter (Beispielwert) | ca. 90 m³/h | ca. 0,015 kW | ca. 6.000 |
| TKZ, Baugröße 30 cm | 3.600 m³/h | 0,18 kW | ca. 20.000 |
| TKC FRP | 48.000 m³/h | 1,1 kW | ca. 43.600 |
| TKZM, Baugröße 100 | 26.000 m³/h | 0,55 kW | ca. 47.300 |
Das Muster ist eindeutig: Der Durchmesser des Propellers entscheidet über die Effizienz, nicht die Motorbezeichnung. Ein großer, langsam drehender Propeller bewegt pro eingesetztem Watt ein Mehrfaches der Luftmenge eines kleinen, schnell drehenden. Der TKZM erreicht seine 26.000 m³/h mit 0,55 kW bei 619 Umdrehungen pro Minute und einem 900-mm-Propeller – rund achtmal so viel Luft pro Kilowatt wie ein kleiner Wandlüfter. Bei Geräten, die täglich viele Stunden laufen, entscheidet dieser Faktor die Betriebskosten, nicht der Anschaffungspreis.
Installation: Abluftventilator mit Klappe an der Wand montieren
Die Wandmontage folgt bei allen Größen derselben Reihenfolge. Erstens: Einbaumaß aus dem Datenblatt nehmen, nicht die Außenmaße des Geräts – beim TKC FRP sind das etwa 1.460 × 1.460 mm bei 1.530 mm Außenkante. Zweitens: Öffnung herstellen und den Rahmen tragfähig einbinden; ein 103 kg schweres Gerät braucht eine Auflage, keine Dübel im Putz. Drittens: Gerät mit einem leichten Gefälle von etwa zwei Grad nach außen setzen, damit Regen- und Kondenswasser ablaufen. Viertens: umlaufend dichten und das Gehäuse vibrationsentkoppelt befestigen. Fünftens: Schutzgitter innen, Klappe außen, elektrischer Anschluss durch eine Elektrofachkraft – Geräte mit 380 bis 400 V Drehstrom gehören ohnehin in Fachhände.
Steht im selben Raumverbund eine raumluftabhängige Feuerstätte – Kaminofen, Gastherme, Ölbrenner –, darf ein Abluftventilator nicht ohne Sicherheitseinrichtung betrieben werden. Der Unterdruck kann Abgase in den Raum ziehen. Zulässig sind Lösungen wie ein Unterdruckwächter oder eine verriegelte Zuluftöffnung; die Abstimmung übernimmt der Schornsteinfeger im Rahmen der Feuerungsverordnung des jeweiligen Bundeslands.
Die richtige Größe berechnen
Der Rechenweg ist in jeder Anwendung identisch: Raumvolumen in Kubikmetern mal gewünschter Luftwechsel pro Stunde ergibt den benötigten Volumenstrom in m³/h. Ein Stall mit 30 × 12 × 3 m hat 1.080 m³ Volumen; bei einem im Sommer angestrebten vierzigfachen Luftwechsel sind das 43.200 m³/h. Diesen Bedarf sollten Sie auf mehrere Geräte verteilen, statt ihn mit einem einzigen zu decken – so bleibt bei einem Ausfall Restleistung übrig und die Stufenregelung wird feiner.
| Raumtyp | Luftwechsel pro Stunde (Richtwert) |
|---|---|
| Bad, WC | 5–8 |
| Küche (privat) | 10–15 |
| Werkstatt, Lager | 4–8 |
| Stall, Sommerlüftung | 40–60 |
Wählen Sie anschließend die Baugröße, deren Nennleistung etwa 15 bis 20 Prozent über dem Rechenwert liegt – das ist die Reserve für den realen Gegendruck. Für abgestufte Bedarfe eignen sich Baureihen mit mehreren Größen im gleichen Aufbau: Der TKZ deckt mit den Baugrößen 30, 40, 50 und 60 cm einen Bereich von rund 1.980 bis 14.000 m³/h ab, sodass Sie die Stufe passend zum Abschnitt wählen können, ohne die Montageart zu wechseln.
Planen Sie die Zuluftfläche mit ein: Als Faustregel sollte der freie Zuluftquerschnitt mindestens so groß sein wie der Abluftquerschnitt, besser das Eineinhalbfache. Fehlt die Zuluft, steigt der Unterdruck, der Volumenstrom bricht ein und die Klappe öffnet nur teilweise – ein zu klein geplanter Zuluftweg macht den besten Ventilator wirkungslos.
Grenzen und typische Fehler
- Volumenstrom bei 0 Pa als Planungsgröße nehmen. Der Wert gilt ohne Gegendruck. Wer ohne Reserve rechnet, hat im Betrieb 10 bis 20 Prozent weniger Luft als geplant.
- Zuluft vergessen. Der häufigste Fehler überhaupt – siehe Faustregel oben.
- Klappe und Ventilator passen nicht zusammen. Eine straffe Federklappe an einem druckschwachen Kleinlüfter bleibt geschlossen; eine zu leichte Lamelle an einem starken Gerät flattert und verschleißt.
- Frost unterschätzt. Feuchte Abluft kann an der Klappe gefrieren und die Lamellen verkleben. In dauerhaft feuchten Räumen ist eine motorisch angetriebene Klappe die sicherere Wahl.
- Gehäusematerial zur Umgebung nicht passend. Verzinkter Stahl ist robust und preislich attraktiv, hat aber in ammoniakhaltiger Luft oder bei regelmäßiger Hochdruckreinigung eine kürzere Lebensdauer als glasfaserverstärkter Kunststoff.
- Wartung nicht eingeplant. Jede mechanische Klappe braucht ein bis zwei Kontrollen pro Jahr: Lamellen reinigen, Gelenke auf Gängigkeit prüfen, Dichtung ansehen. Eine nicht schließende Klappe kostet mehr Heizenergie als der Ventilator an Strom verbraucht.
- Grenze der Bauart: Für explosionsgefährdete Bereiche, aggressive Chemikalien oder Rauchabzug sind Standard-Abluftventilatoren mit Klappe nicht zugelassen. Dort sind zertifizierte Sonderbauformen erforderlich.
Checkliste vor dem Kauf
- Raumvolumen berechnet und mit dem passenden Luftwechsel multipliziert?
- 15 bis 20 Prozent Reserve auf den Volumenstrom eingerechnet?
- Klappenbauart zum Druckniveau des Geräts passend gewählt?
- m³/h pro kW der Kandidaten verglichen – bei gleichem Bezugsdruck?
- Einbaumaß mit der geplanten Wandöffnung abgeglichen?
- Zuluftfläche mindestens so groß wie die Abluftfläche vorhanden?
- Gehäusematerial zur Luftqualität und Reinigungsart passend?
- Spannung geprüft: 230 V oder 380/400 V Drehstrom?
- Raumluftabhängige Feuerstätte im Verbund? Sicherheitseinrichtung geklärt?
- Zugang für die jährliche Klappenwartung eingeplant?
Abluftventilatoren mit Klappe bei Rainexo
Die folgenden vier Geräte deckt das Rainexo-Programm für Stall, Halle und Industrie ab – von der kompakten Baureihe mit automatischer Jalousie bis zum Hochleistungsventilator mit integrierter Ansaugklappe.

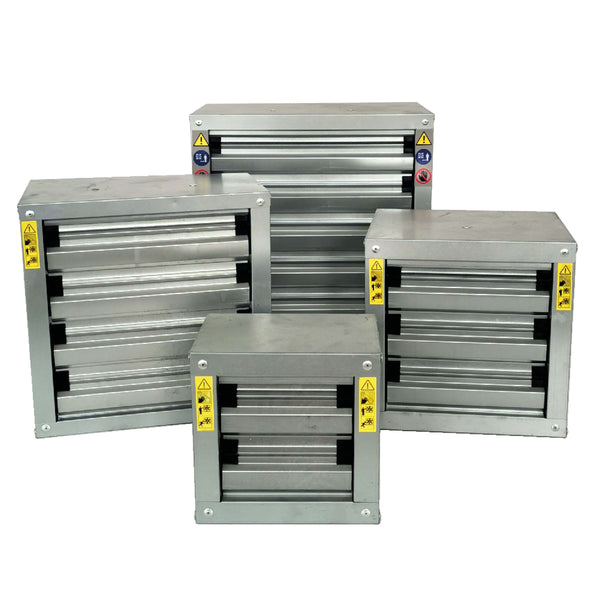

TKZ – Abluftventilator mit automatischer Jalousie
Vier Baugrößen von 30 bis 60 cm, 1.980 bis 14.000 m³/h, verzinktes Gehäuse mit Edelstahlpropeller.
ab 429,99 €
Zum Produkt

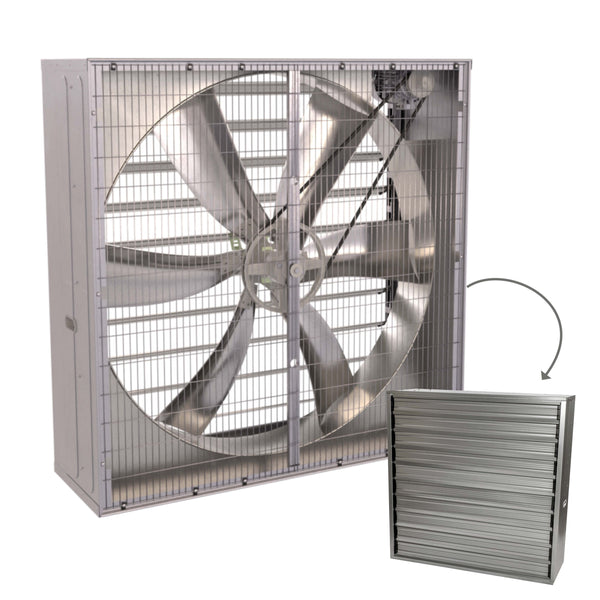

TKZM – Abluftventilator mit automatischer Jalousie
26.000 bis 44.000 m³/h bei 0,55 bzw. 1,1 kW, 900-mm-Propeller, unter 65 dB in der Baugröße 100.
ab 699,99 €
Zum Produkt

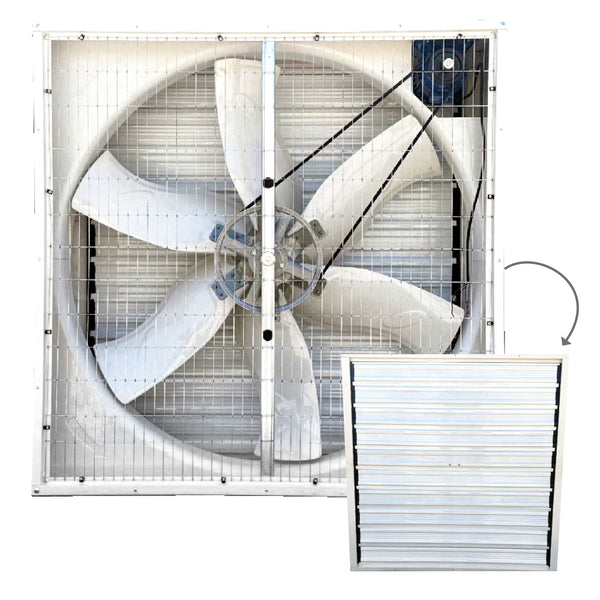

TKZM FRP – Abluftventilator mit Jalousie, FRP-Gehäuse
44.000 m³/h unter 70 dB, Gehäuse aus glasfaserverstärktem Polymer, Fliehkraft-Jalousie, Schutznetz auf der Ansaugseite.
999,99 €
Zum Produkt

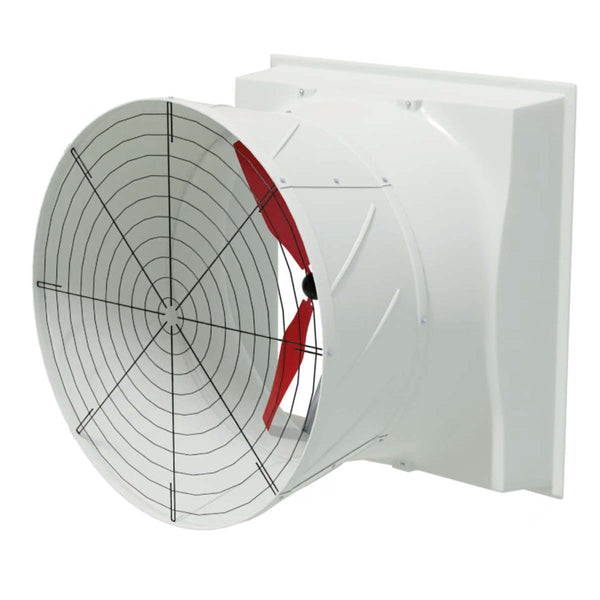

TKC FRP – Abluftventilator mit Ansaugklappe
48.000 m³/h bei 1,1 kW, Riemenantrieb, 1.290-mm-Nylonpropeller, Einbaumaß 1.460 × 1.460 mm.
1.699,00 €
Zum ProduktBaugrößen, Volumenstrom und Leistungsdaten finden Sie auf der jeweiligen Produktseite. Für Bad und Wohnküche sind diese Geräte zu groß – die Auslegungslogik in diesem Ratgeber gilt dort trotzdem unverändert.
Häufige Fragen zum Abluftventilator mit Klappe
Abluftventilator mit Klappe kaufen – wo gibt es gute Angebote?
Vergleichbar wird ein Angebot erst über den Preis pro geförderten Kubikmeter Luft, nicht über den Gerätepreis. Teilen Sie den Kaufpreis durch den Volumenstrom bei 0 Pa: Bei den Geräten in diesem Ratgeber liegt dieser Wert je m³/h im Bereich einiger Cent und fällt mit steigender Baugröße deutlich. Ein günstiges kleines Gerät ist damit fast nie das bessere Angebot, wenn Sie ohnehin mehrere Einheiten brauchen.
Worauf muss ich beim Preisvergleich achten?
Auf vier Punkte: ob der angegebene Volumenstrom bei 0 Pa oder bei Betriebsdruck gilt, ob die Klappe im Preis enthalten oder Zubehör ist, welche Motorleistung dahintersteht, und welches Gehäusematerial verbaut ist. Zwei Geräte mit derselben Nenngröße können sich in der Leistungsaufnahme um mehr als das Doppelte unterscheiden – bei Dauerbetrieb übersteigt diese Differenz den Kaufpreisunterschied schnell.
Braucht jeder Abluftventilator eine Klappe?
Nein, aber jede Öffnung in einer Außenwand braucht einen Verschluss. Ausnahmen sind Geräte, die durchgehend laufen, und Innenwandmontagen zwischen zwei beheizten Räumen. In allen anderen Fällen amortisiert sich die Klappe über die eingesparte Heizenergie in kurzer Zeit.
Wie oft muss die Klappe gereinigt werden?
Ein bis zwei Mal pro Jahr genügt in trockener Umgebung; in Ställen, Küchen und staubigen Werkstätten eher quartalsweise. Prüfen Sie dabei, ob die Lamellen von Hand leicht beweglich sind und im Ruhezustand vollständig auf der Dichtung aufliegen. Fett- und Staubablagerungen an den Gelenken sind die häufigste Ursache dafür, dass eine Klappe nicht mehr schließt.
Wenn Volumenstrom, Klappenbauart und Einbaumaß zusammenpassen, läuft ein Abluftventilator jahrelang wartungsarm und hält im Stillstand die Wärme im Gebäude, für die Sie bezahlt haben. Die Baureihen mit automatischer Jalousie decken den Bereich von wenigen tausend bis 48.000 m³/h ab – Sie finden die passende Stufe für Ihren Abschnitt in der Übersicht.
